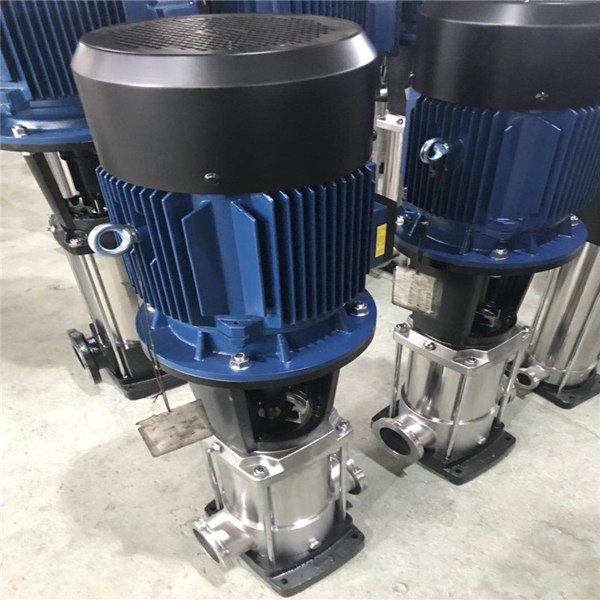

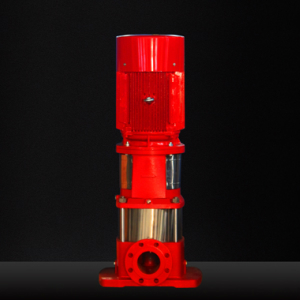

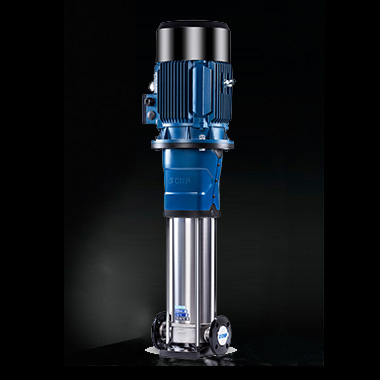

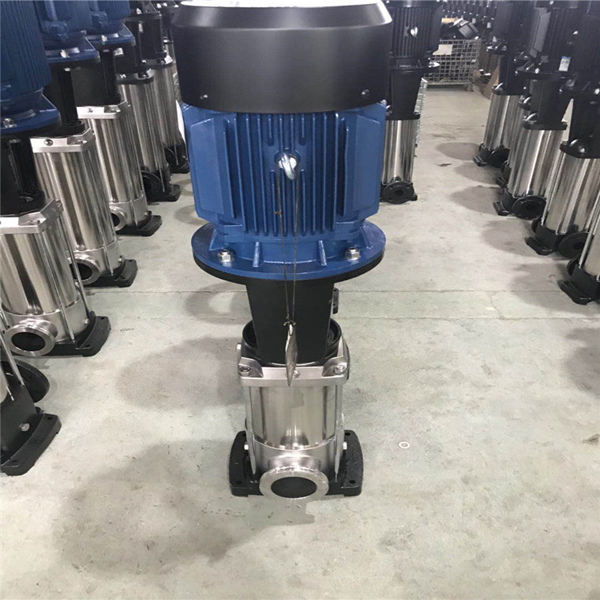

南方CDM/CDMF系列輕型立式多級離心泵

南方CDM/CDMF系列為參照歐洲標準最新自主研發的新一代、高效率非自吸立式多級離心泵。產品采用全新的工業設計，能效指標達到MEI≥0.7，具有節能、低噪、環保及機構緊湊、外觀美觀、重量輕、使用維護方便、可靠性高等特點。

標簽多級離心泵

應用領域：

工業設施、供水系統、鍋爐給水和冷凝系統、冷卻和空調系統、水處理、消防系統

材質：

鑄鐵或304/316L材質不銹鋼

產品說明：

南方CDM/CDMF系列為參照歐洲標準最新自主研發的新一代、高效率非自吸立式多級離心泵。產品采用全新的工業設計，能效指標達到MEI≥0.7，具有節能、低噪、環保及機構緊湊、外觀美觀、重量輕、使用維護方便、可靠性高等特點。

性能及優點：

高效節能、結構緊湊、整體便拆密封，維修方便、管道式安裝、安裝空間小

技術參數：

流量：0.5m3/h～240m3/h
揚程：4m～305m
功率：0.37kW～110kW
液體溫度：-15℃～+120℃
頻率：50Hz

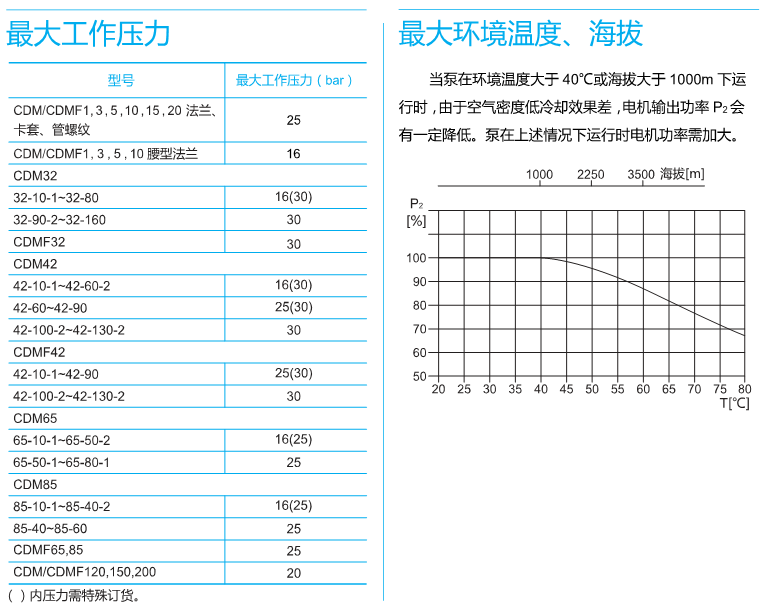

南方CDM水泵最大工作壓力

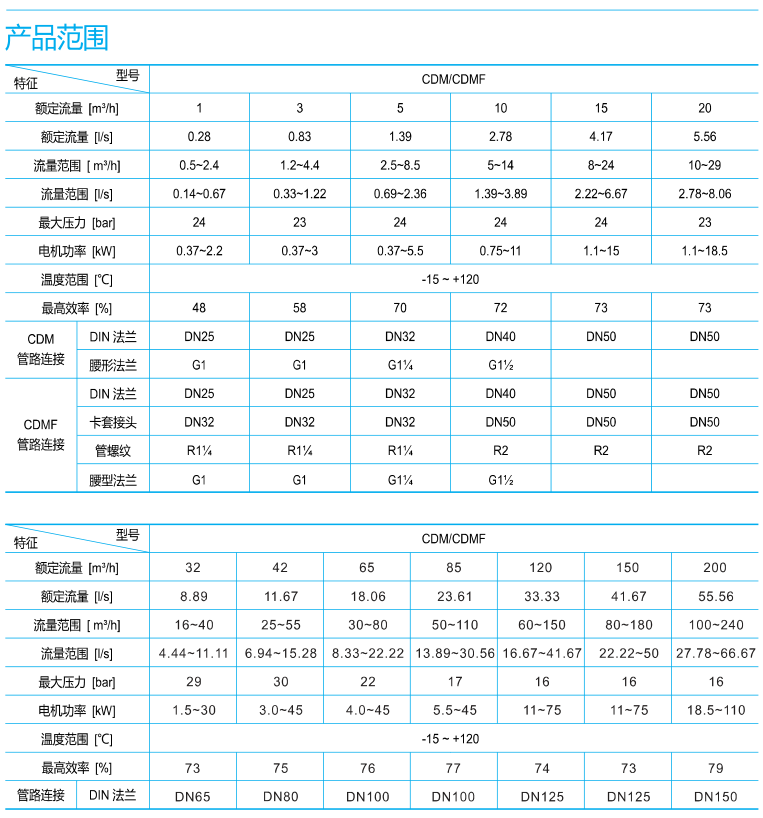

南方CDM水泵產品應用范圍

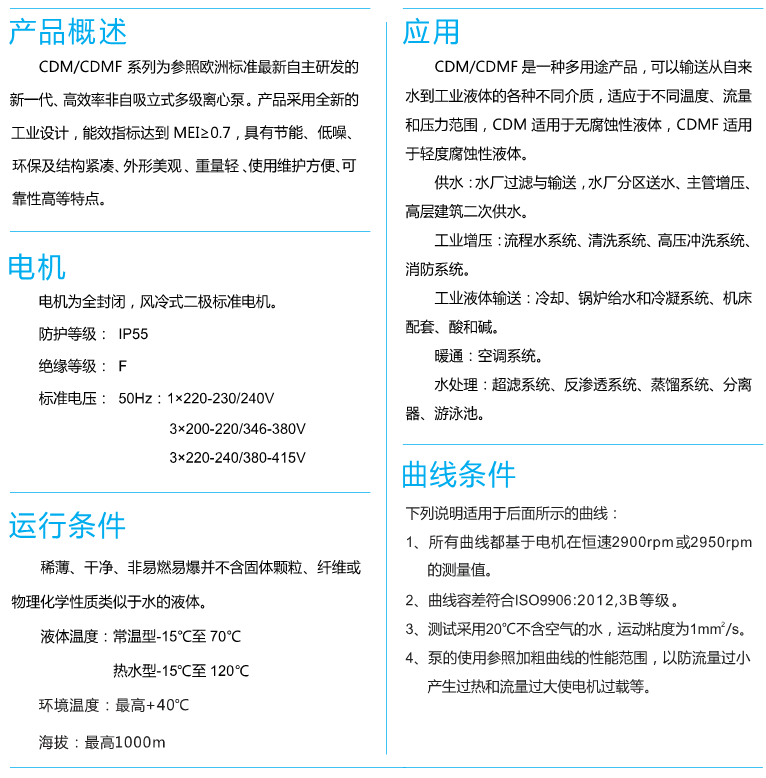

南方CDM水泵產品概述

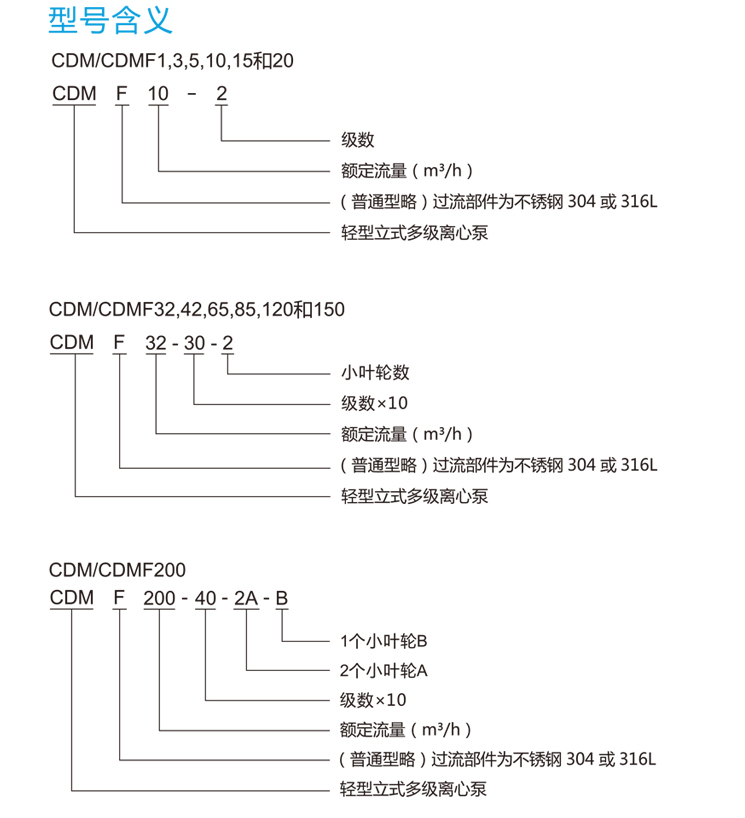

南方CDM系列水泵型號含義

南方水泵CDM/CDMF1系列型號參數如下：
流量：1 m3/h　　　效率：42.1%　　　
轉速：2900 rpm　　葉輪外徑：47.5mm
機械密封：CDLA-12/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM1-2	10.5	0.07	2	0.37	23
CDM1-3	16	0.1	3	0.37	23
CDM1-4	21.5	0.14	4	0.37	24
CDM1-5	27	0.17	5	0.37	24
CDM1-6	32.5	0.21	6	0.37	25
CDM1-7	38.5	0.25	7	0.37	25
CDM1-8	43.5	0.28	8	0.55	27
CDM1-9	49	0.32	9	0.55	27
CDM1-10	54.5	0.35	10	0.55	28
CDM1-11	60	0.39	11	0.55	28
CDM1-12	66	0.43	12	0.75	31
CDM1-13	72	0.47	13	0.75	31
CDM1-14	78	0.5	14	0.75	28
CDM1-15	83	0.54	15	0.75	32
CDM1-16	89	0.58	16	1.1	31
CDM1-17	94	0.61	17	1.1	35
CDM1-18	100	0.65	18	1.1	32
CDM1-19	105	0.68	19	1.1	36
CDM1-20	111	0.72	20	1.1	33
CDM1-21	116	0.75	21	1.1	33
CDM1-22	122	0.79	22	1.1	37
CDM1-23	128	0.83	23	1.5	39
CDM1-24	134	0.87	24	1.5	39
CDM1-25	139	0.9	25	1.5	44
CDM1-26	145	0.94	26	1.5	40
CDM1-27	150	0.97	27	1.5	45
CDM1-28	156	1.01	28	1.5	41
CDM1-29	161	1.04	29	1.5	42
CDM1-30	167	1.08	30	1.5	46
CDM1-31	175	1.13	31	2.2	44
CDM1-32	180	1.17	32	2.2	49
CDM1-33	186	1.2	33	2.2	45
CDM1-34	192	1.24	34	2.2	50
CDM1-35	197	1.28	35	2.2	46
CDM1-36	203	1.31	36	2.2	51
CDM1-37	209	1.35	37	2.2	47
CDM1-38	215	1.39	38	2.2	51
CDM1-39	220	1.42	38	2.2	48
CDM1-40	226	1.46	40	2.2	52

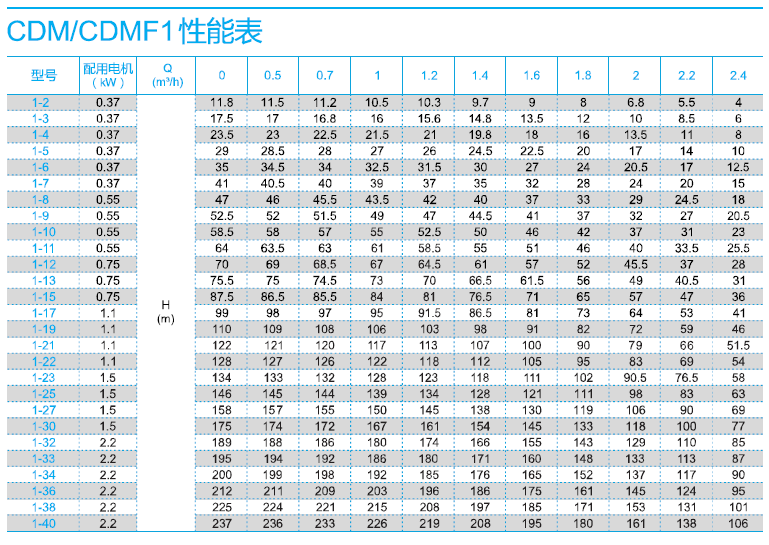

南方CDM1系列性能表

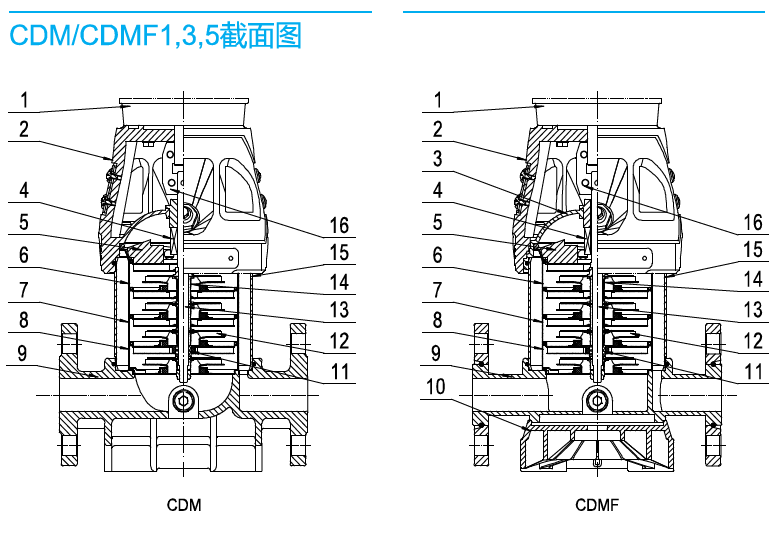

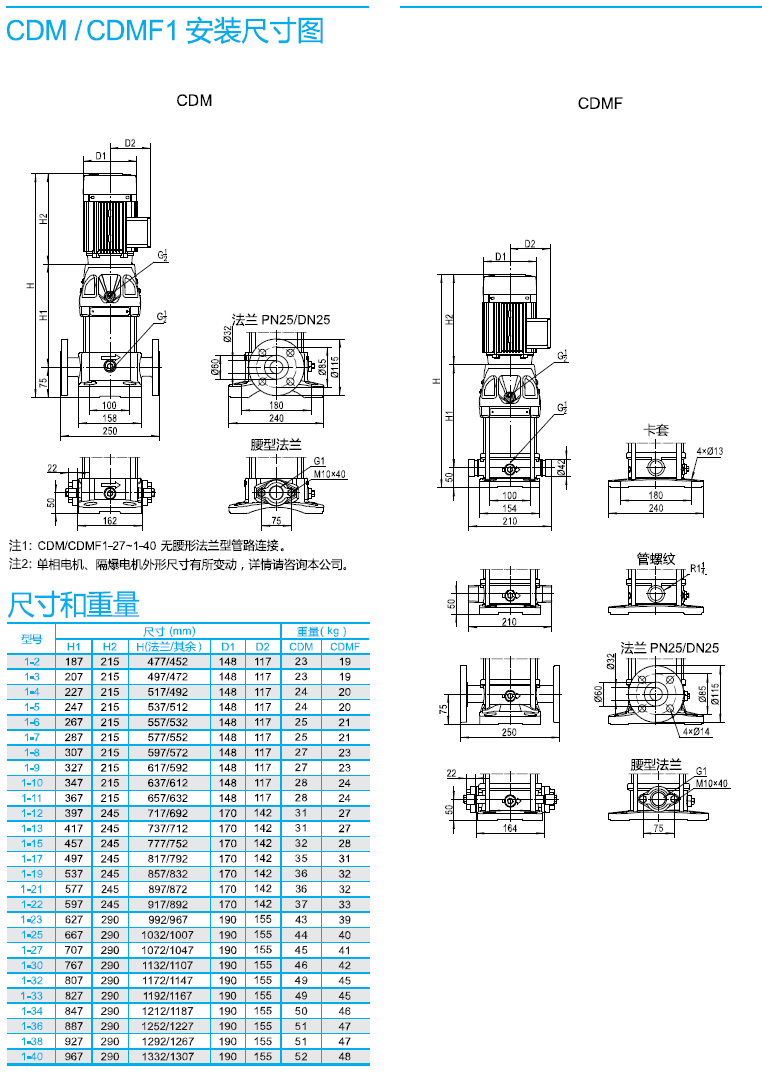

南方CDM1系列安裝尺寸圖南方CDM1、3、5系列截面圖

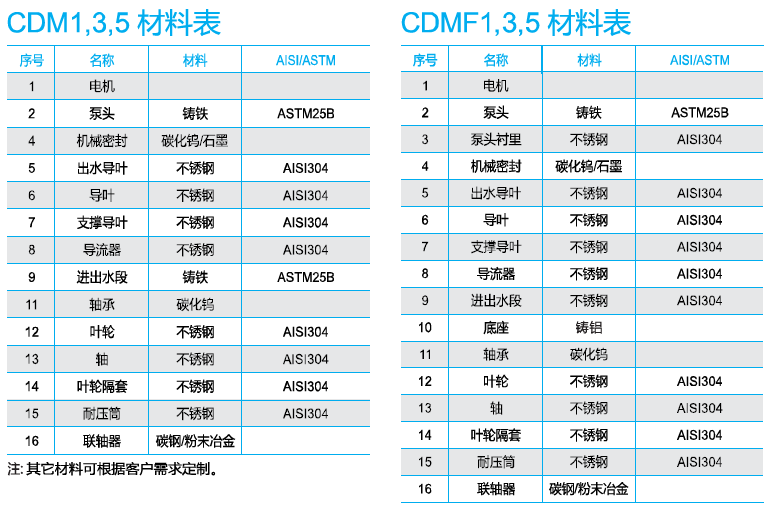

南方CDM1、3、5系列材料表

南方水泵CDM/CDMF3系列型號參數如下：
流量：3 m3/h　　　效率：58%　　　
轉速：2900 rpm　　葉輪外徑：82mm
機械密封：CDLA-12/WBF14
介質溫度：常溫型-15℃～+70℃　　　
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM3-2	11	0.16	2	0.37	24
CDM3-3	17	0.24	3	0.37	24
CDM3-4	23	0.32	4	0.37	25
CDM3-5	29	0.41	5	0.55	26
CDM3-6	35	0.49	6	0.55	27
CDM3-7	41	0.58	7	0.75	30
CDM3-8	47	0.66	8	0.75	30
CDM3-9	53	0.75	9	1.1	32
CDM3-10	59	0.83	10	1.1	33
CDM3-11	65	0.92	11	1.1	33
CDM3-12	71	1	12	1.1	34
CDM3-13	77	1.09	13	1.5	39
CDM3-14	83	1.17	14	1.5	40
CDM3-15	90	1.27	15	1.5	40
CDM3-16	96	1.35	16	1.5	41
CDM3-17	102	1.44	17	2.2	38
CDM3-18	108	1.52	18	2.2	39
CDM3-19	114	1.61	19	2.2	44
CDM3-20	120	1.69	20	2.2	40
CDM3-21	126	1.78	21	2.2	45
CDM3-22	132	1.86	22	2.2	41
CDM3-23	138	1.95	23	2.2	46
CDM3-24	144	2.03	24	2.2	52
CDM3-25	150	2.11	25	3	57
CDM3-26	156	2.2	26	3	53
CDM3-27	162	2.28	27	3	58
CDM3-28	168	2.37	28	3	54
CDM3-30	172	2.42	30	3	55
CDM3-29	175	2.47	29	3	58
CDM3-31	187	2.64	31	3	59

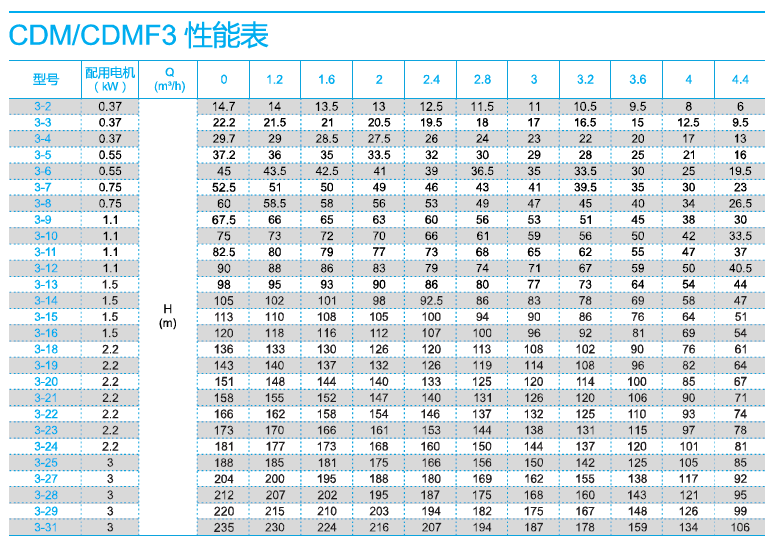

南方CDM3系列性能表

南方CDM3系列尺寸圖

南方水泵CDM/CDMF5系列型號參數如下：
流量：5 m3/h　　　效率：70%　　　
轉速：2900 rpm　　葉輪外徑：82mm
機械密封：CDLA-12/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM5-2	11.5	0.22	2	0.37	24
CDM5-3	17.5	0.34	3	0.55	26
CDM5-4	24	0.47	4	0.55	27
CDM5-5	30	0.58	5	0.75	30
CDM5-6	36.5	0.71	6	1.1	32
CDM5-7	42.5	0.83	7	1.1	32
CDM5-8	49	0.95	8	1.1	33
CDM5-9	55	1.07	9	1.5	38
CDM5-10	62	1.21	10	1.5	39
CDM5-11	68	1.32	11	1.5	39
CDM5-12	74	1.44	12	2.2	42
CDM5-13	80	1.56	13	2.2	42
CDM5-14	87	1.69	14	2.2	43
CDM5-15	93	1.81	15	2.2	43
CDM5-16	99	1.93	16	2.2	44
CDM5-17	105	2.04	17	3	50
CDM5-18	111	2.16	18	3	55
CDM5-19	118	2.3	19	3	51
CDM5-20	124	2.41	20	3	51
CDM5-21	130	2.53	21	3	57
CDM5-22	135	2.63	22	4	59
CDM5-23	142	2.76	23	4	65
CDM5-24	149	2.9	24	4	60
CDM5-25	155	3.02	25	4	66
CDM5-26	161	3.13	26	4	61
CDM5-27	167	3.25	27	4	62
CDM5-28	174	3.39	28	4	67
CDM5-29	180	3.5	29	5.5	82
CDM5-30	186	3.62	30	5.5	88
CDM5-31	193	3.76	31	5.5	83
CDM5-32	200	3.89	32	5.5	84
CDM5-33	206	4.01	33	5.5	89

CDMF5系列性能表

CDMF5系列尺寸圖

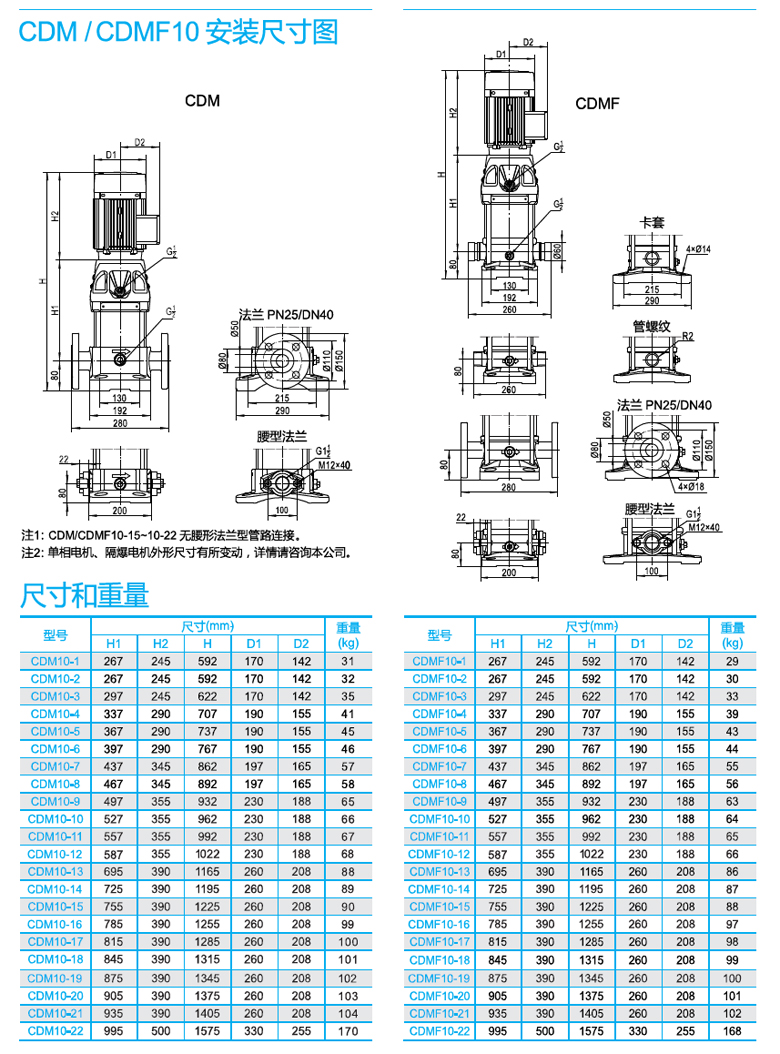

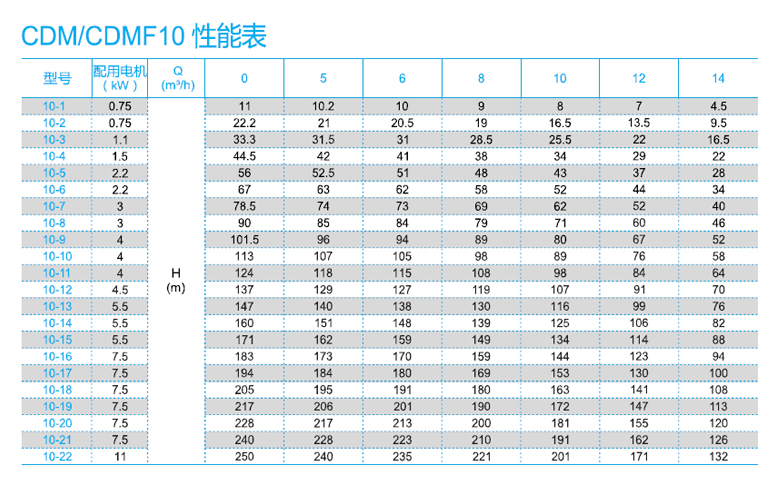

南方水泵CDM/CDMF10系列型號參數如下：
流量：10 m3/h　　　效率：72%　　　
轉速：2900 rpm　　葉輪外徑：100mm
機械密封：CDLA-16/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM10-1	8	0.3	1	0.75	29
CDM10-2	16.5	0.62	2	0.75	30
CDM10-3	25.5	0.97	3	1.1	33
CDM10-4	34	1.29	4	1.5	39
CDM10-5	43	1.63	5	2.2	43
CDM10-6	52	1.97	6	2.2	44
CDM10-7	62	2.35	7	3	55
CDM10-8	71	2.69	8	3	56
CDM10-9	80	3.03	9	4	63
CDM10-10	89	3.37	10	4	64
CDM10-11	98	3.71	11	4	65
CDM10-12	107	4.05	12	4.5	66
CDM10-13	116	4.39	13	5.5	86
CDM10-14	125	4.73	14	5.5	87
CDM10-15	134	5.07	15	5.5	88
CDM10-16	143	5.41	16	7.5	97
CDM10-17	153	5.79	17	7.5	98
CDM10-18	163	6.17	18	7.5	99
CDM10-19	172	6.51	19	7.5	100
CDM10-20	181	6.85	20	7.5	101
CDM10-21	191	7.23	21	7.5	102
CDM10-22	201	7.61	22	11	168

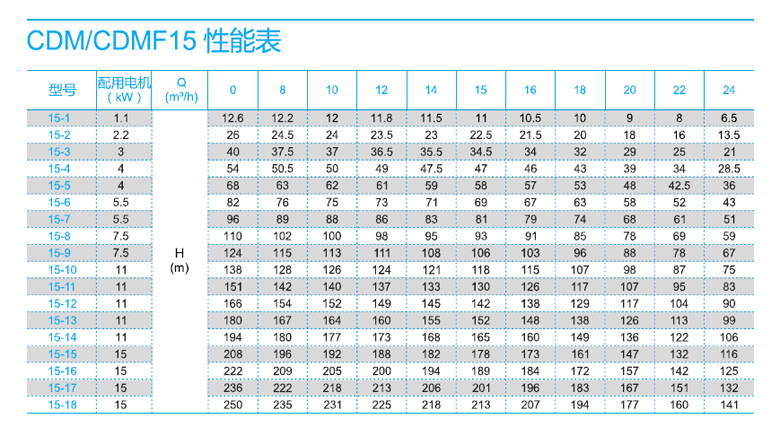

南方水泵CDM/CDMF15系列型號參數如下：
流量：15 m3/h　　　效率：71%　　　
轉速：2900 rpm　　葉輪外徑：105.2mm
機械密封：CDLA-16/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L　　

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM15-1	11	0.63	1	1.1	33
CDM15-2	22.5	1.3	2	2.2	41
CDM15-3	34.5	1.99	3	3	52
CDM15-4	46	2.65	4	4	59
CDM15-5	57.5	3.31	5	4	61
CDM15-6	69	3.97	6	5.5	83
CDM15-7	81	4.66	7	5.5	84
CDM15-8	93	5.35	8	7.5	91
CDM15-9	105	6.04	9	7.5	92
CDM15-10	117	6.74	10	11	150
CDM15-11	129	7.43	11	11	151
CDM15-12	141	8.12	12	11	153
CDM15-13	153	8.81	13	11	154
CDM15-14	165	9.5	14	11	156
CDM15-15	177	10.19	15	15	172
CDM15-16	189	10.88	16	15	173
CDM15-17	201	11.57	17	15	175
CDM15-18	213	12.26	18	15	184

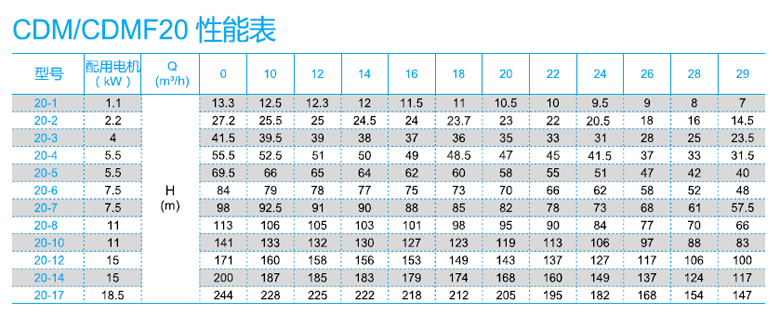

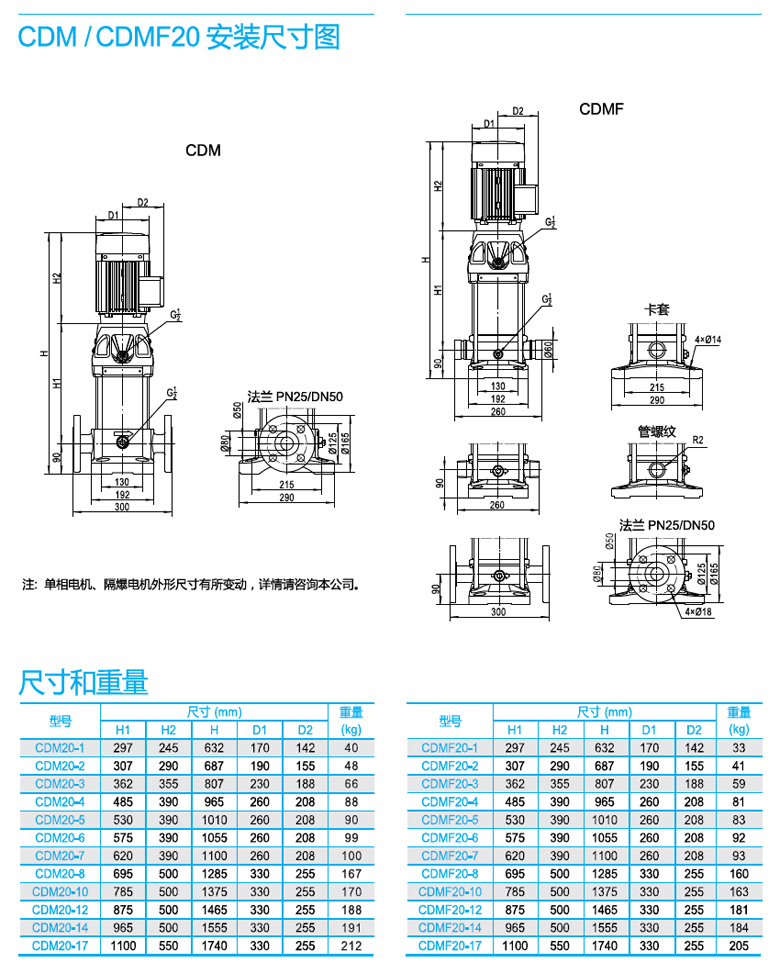

南方水泵CDM/CDMF20系列型號參數如下：
流量：20 m3/h　　　效率：72%　　　
轉速：2900 rpm　　葉輪外徑：105.5mm
機械密封：CDLA-16/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L　　

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM20-1	10.5	0.79	1	1.1	33
CDM20-2	22	1.67	2	2.2	41
CDM20-3	34.5	2.61	3	4	59
CDM20-4	46	3.48	4	5.5	81
CDM20-5	58	4.39	5	5.5	83
CDM20-6	70	5.3	6	7.5	92
CDM20-7	82	6.21	7	7.5	93
CDM20-8	95	7.19	8	11	160
CDM20-9	107	8.1	9	11	161
CDM20-10	119	9.01	10	11	163
CDM20-11	131	9.92	11	15	180
CDM20-12	143	10.82	12	15	181
CDM20-13	155	11.73	13	15	182
CDM20-14	168	12.72	14	15	184
CDM20-15	180	13.62	15	18.5	202
CDM20-16	193	14.61	16	18.5	203

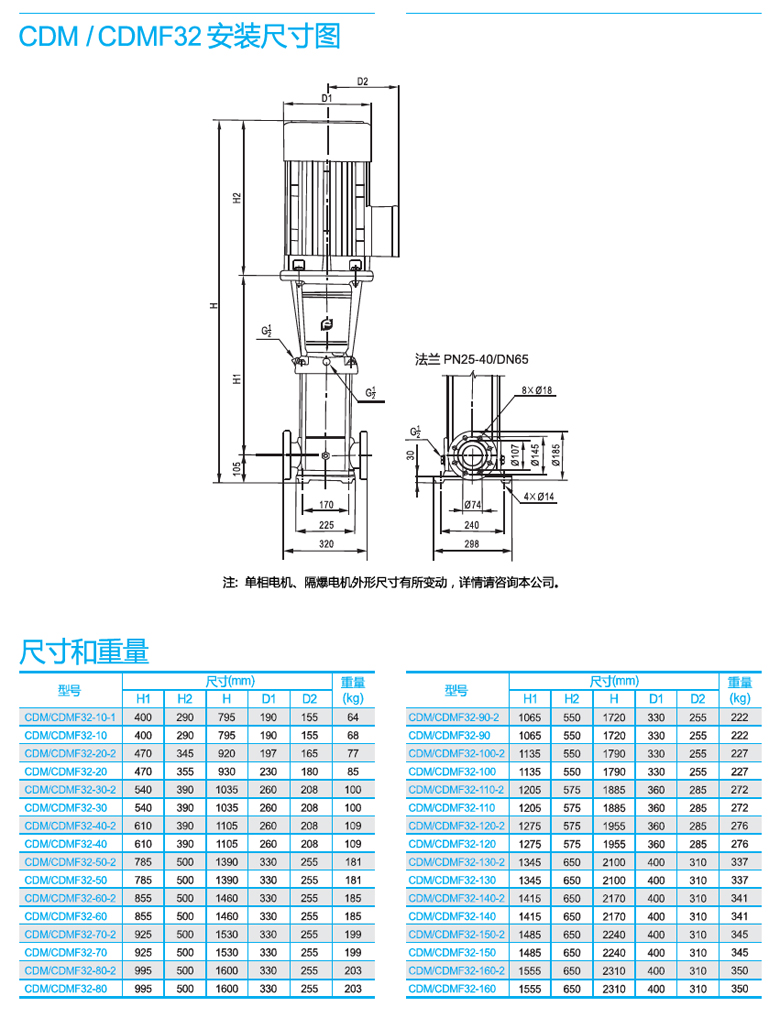

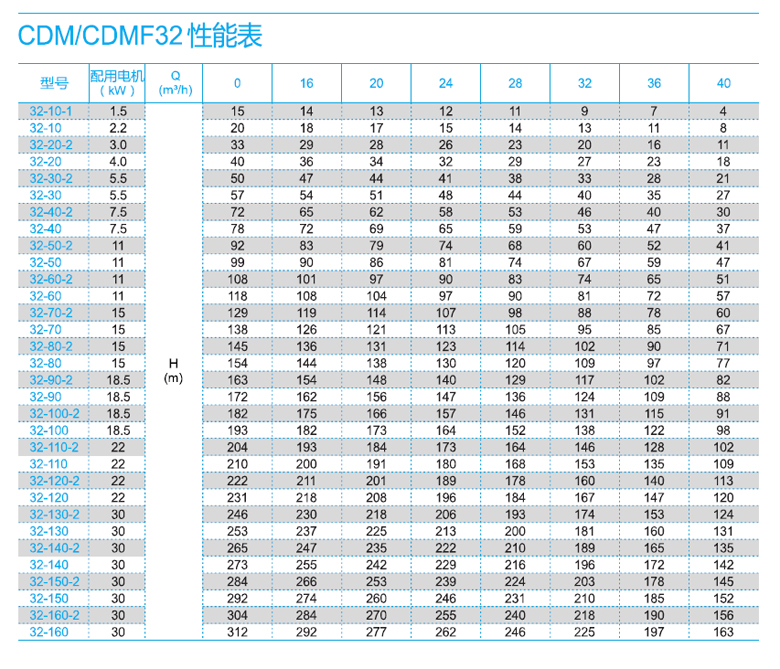

南方水泵CDM/CDMF32系列型號參數如下：
流量：32 m3/h　　　效率：68.2%　　　
轉速：2900 rpm　　葉輪外徑：118.2mm
機械密封：CDLA-22/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L　

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM32-10-1	9	1.15	1	1.5	64
CDM32-10	13	1.66	1	2.2	68
CDM32-20-2	20	2.56	2	3	77
CDM32-20	27	3.45	2	4	85
CDM32-30-2	33	4.22	3	5.5	100
CDM32-30	40	5.11	3	5.5	100
CDM32-40-2	46	5.88	4	7.5	109
CDM32-40	53	6.78	4	7.5	109
CDM32-50-2	60	7.67	5	11	181
CDM32-50	67	8.57	5	11	181
CDM32-60-2	74	9.46	6	11	185
CDM32-60	81	10.36	6	11	185
CDM32-70-2	88	11.25	7	15	199
CDM32-70	95	12.15	7	15	199
CDM32-80-2	102	13.04	8	15	203
CDM32-80	109	13.94	8	15	203
CDM32-90-2	117	14.96	9	18.5	222
CDM32-90	124	15.85	9	18.5	222
CDM32-100-2	131	16.75	10	18.5	227
CDM32-100	138	17.64	10	18.5	227
CDM32-110-2	146	18.67	11	22	272
CDM32-110	153	19.56	11	22	272
CDM32-120-2	160	20.46	12	22	276
CDM32-120	167	21.35	12	22	276
CDM32-130-2	174	22.25	13	30	337
CDM32-130	181	23.14	13	30	337
CDM32-140-2	189	24.17	14	30	341
CDM32-140	196	25.06	14	30	341
CDM32-150-2	203	25.96	15	30	345
CDM32-150	210	26.85	15	30	345
CDM32-160-2	218	27.87	16	30	350
CDM32-160	225	28.77	16	30	350

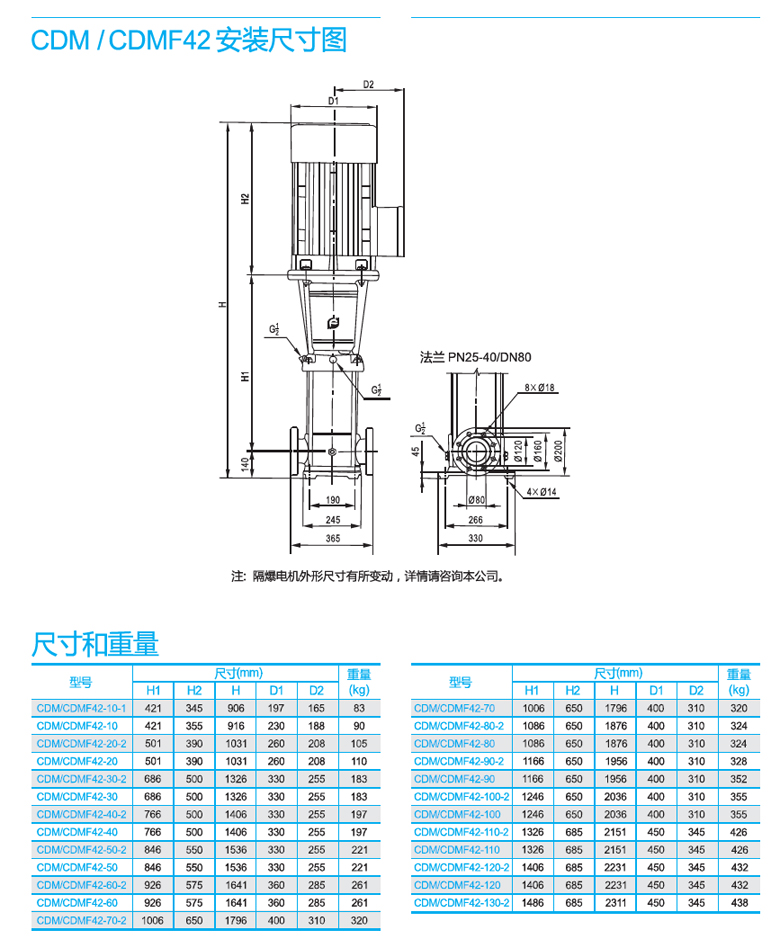

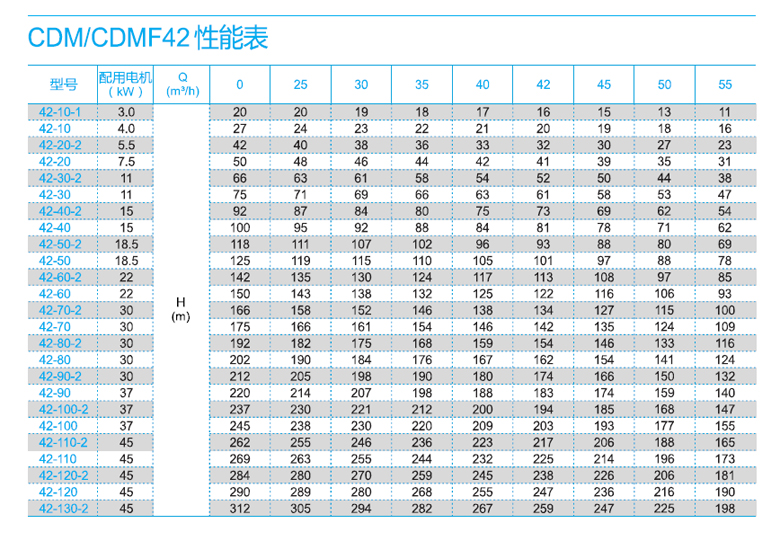

南方水泵CDM/CDMF42系列型號參數如下：
流量：42 m3/h　　　效率：69.8%　　　
轉速：2900 rpm　　葉輪外徑：136mm
機械密封：CDLA-22/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L　

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM42-10-1	16	2.62	1	3	83
CDM42-10	20	3.28	1	4	90
CDM42-20-2	32	5.25	2	5.5	105
CDM42-20	41	6.72	2	7.5	110
CDM42-30-2	52	8.53	3	11	183
CDM42-30	61	10	3	11	183
CDM42-40-2	73	11.97	4	15	197
CDM42-40	81	13.28	4	15	197
CDM42-50-2	93	15.25	5	18.5	221
CDM42-50	101	16.56	5	18.5	221
CDM42-60-2	113	18.53	6	22	261
CDM42-60	122	20	6	22	261
CDM42-70-2	134	21.97	7	30	320
CDM42-70	142	23.28	7	30	320
CDM42-80-2	154	25.25	8	30	324
CDM42-80	162	26.56	8	30	324
CDM42-90-2	174	28.53	9	30	328
CDM42-90	183	30.01	9	37	352
CDM42-100-2	194	31.81	10	37	355
CDM42-100	203	33.29	10	37	355
CDM42-110-2	217	35.58	11	45	426
CDM42-110	225	36.89	11	45	426
CDM42-120-2	238	39.02	12	45	432
CDM42-120	247	40.5	12	45	432
CDM42-130-2	259	42.47	13	45	43

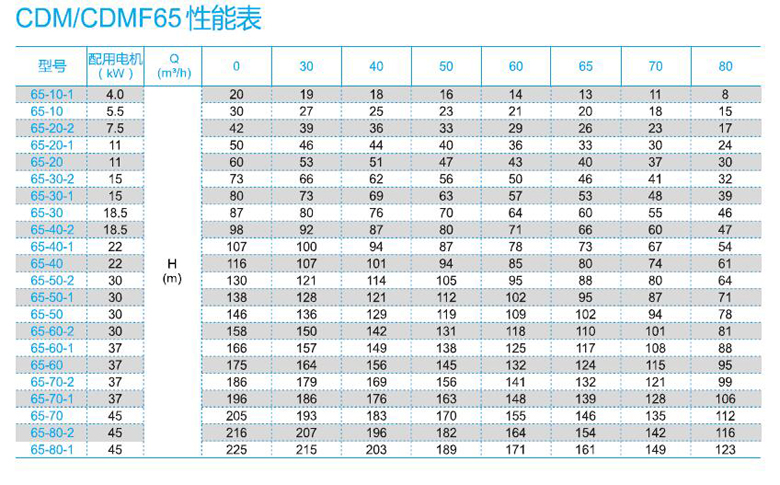

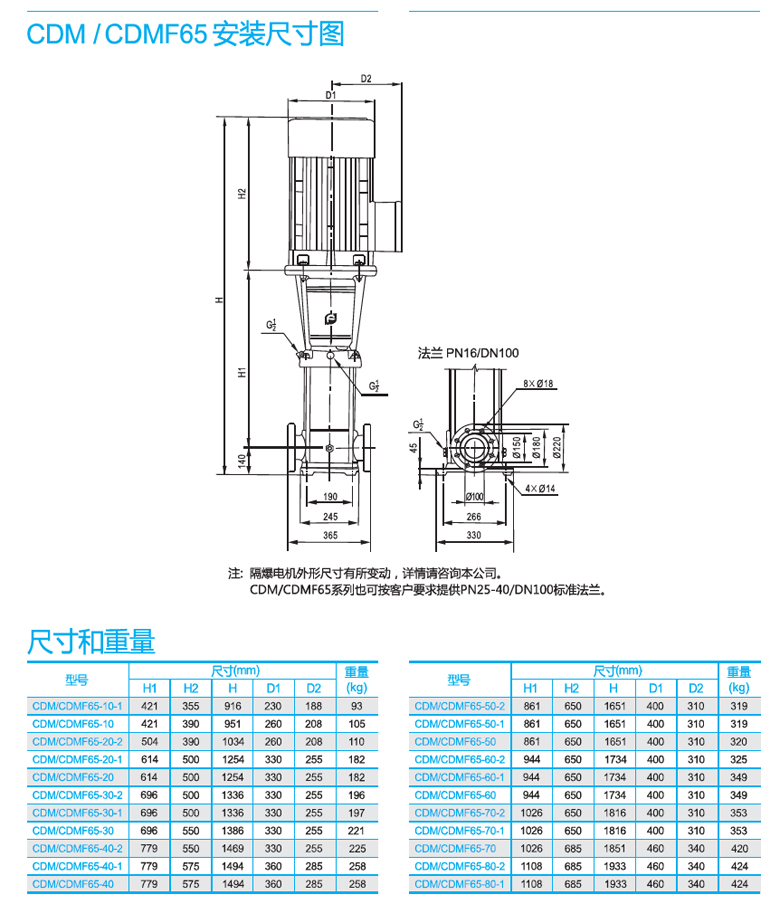

南方水泵CDM/CDMF65系列型號參數如下：
流量：65 m3/h　　　效率：72.3%　　　
轉速：2900 rpm　　葉輪外徑：142mm
機械密封：CDLA-22/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L　

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM65-10-1	13	3.18	1	4	93
CDM65-10	20	4.9	1	5.5	105
CDM65-20-2	26	6.37	2	7.5	110
CDM65-20-1	33	8.08	2	11	182
CDM65-20	40	9.8	2	11	182
CDM65-30-2	46	11.27	3	15	196
CDM65-30-1	53	12.98	3	15	197
CDM65-30	60	14.7	3	18.5	221
CDM65-40-2	66	16.17	4	18.5	225
CDM65-40-1	73	17.88	4	22	258
CDM65-40	80	19.6	4	22	258
CDM65-50-2	88	21.56	5	30	319
CDM65-50-1	95	23.27	5	30	319
CDM65-50	102	24.99	5	30	320
CDM65-60-2	110	26.95	6	30	325
CDM65-60-1	117	28.66	6	37	349
CDM65-60	124	30.38	6	37	349
CDM65-70-2	132	32.34	7	37	353
CDM65-70-1	139	34.05	7	37	353
CDM65-70	146	35.77	7	45	420
CDM65-80-2	154	37.73	8	45	424
CDM65-80-1	161	39.44	8	45	424

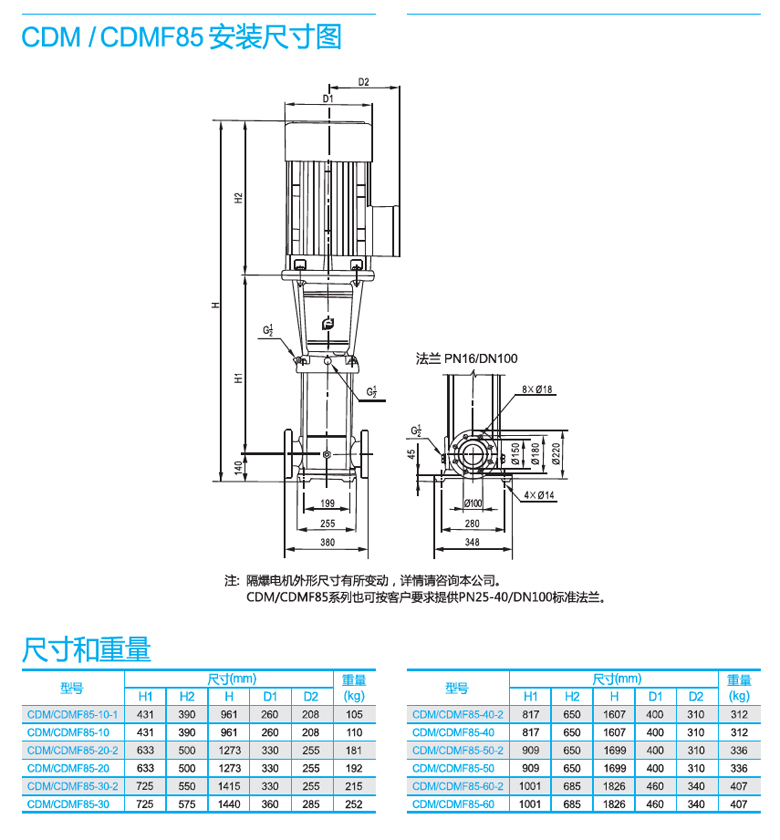

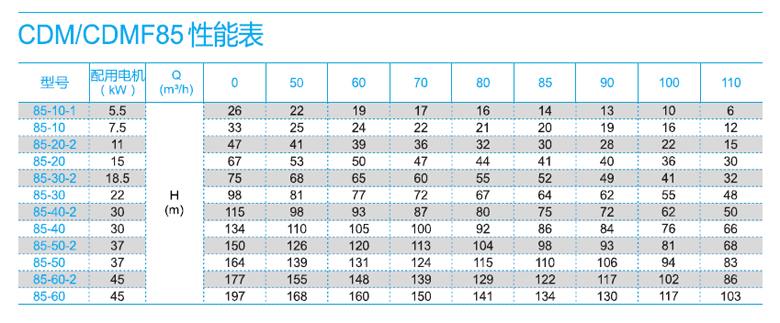

南方水泵CDM/CDMF85系列型號參數如下：
流量：85 m3/h　　　效率：73.9%　　　
轉速：2900 rpm　　葉輪外徑：145.3/146mm
機械密封：CDLA-22/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L　

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM85-10-1	14	4.39	1	5.5	105
CDM85-10	20	6.27	1	7.5	110
CDM85-20-2	30	9.4	2	11	181
CDM85-20	41	12.85	2	15	192
CDM85-30-2	52	16.3	3	18.5	215
CDM85-30	64	20.06	3	22	252
CDM85-40-2	75	23.51	4	30	312
CDM85-40	86	26.96	4	30	312
CDM85-50-2	98	30.72	5	37	336
CDM85-50	110	34.48	5	37	336
CDM85-60-2	122	38.24	6	45	407
CDM85-60	134	42	6	45	407

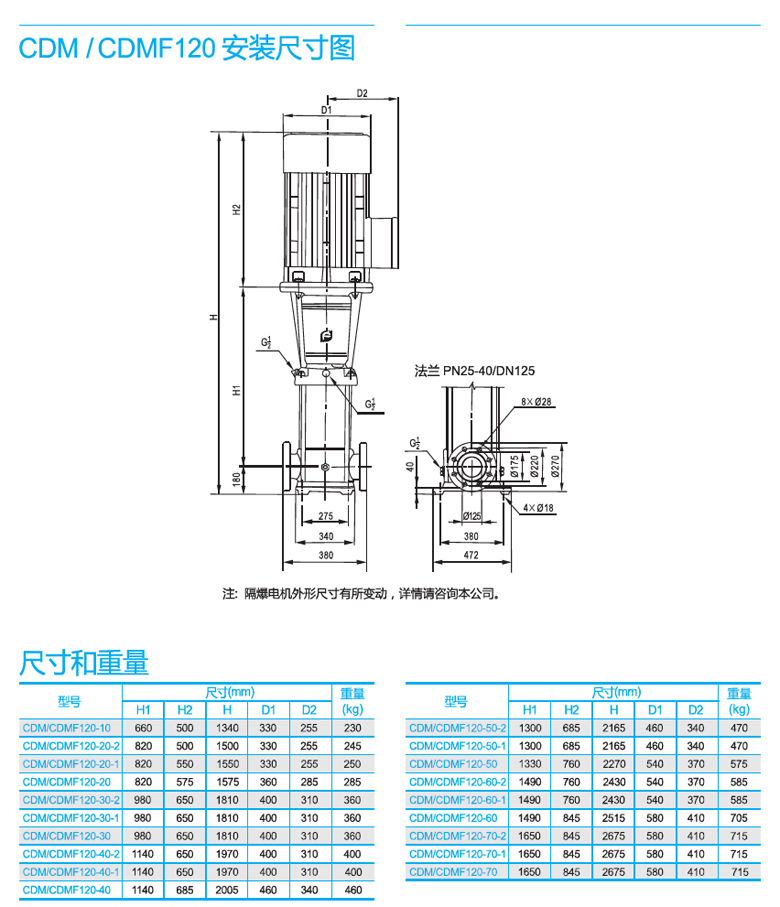

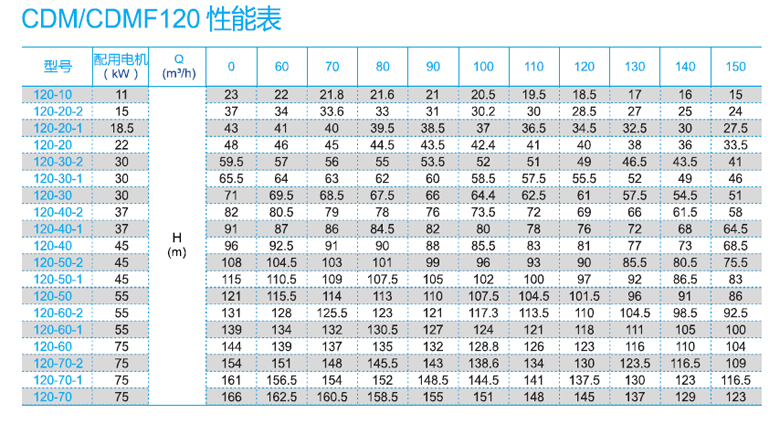

南方水泵CDM/CDMF120系列型號參數如下：
流量：120 m3/h　　　效率：74.7%　　　
轉速：2950 rpm　　葉輪外徑：132/143.7mm
機械密封：CDLA-32/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L　

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM120-10	18.5	8.1	1	11	230
CDM120-20-2	28.5	12.48	2	15	245
CDM120-20-1	34.5	15.1	2	18.5	250
CDM120-20	40	17.51	2	22	285
CDM120-30-2	49	21.45	3	30	360
CDM120-30-1	55.5	24.3	3	30	360
CDM120-30	61	26.7	3	30	360
CDM120-40-2	69	30.2	4	37	400
CDM120-40-1	76	33.27	4	37	400
CDM120-40	81	35.46	4	45	460
CDM120-50-2	90	39.4	5	45	470
CDM120-50-1	97	42.46	5	45	470
CDM120-50	101.5	44.43	5	55	575
CDM120-60-2	110	48.15	6	55	585
CDM120-60-1	118	51.65	6	55	585
CDM120-60	123	53.84	6	75	705
CDM120-70-2	130	56.91	7	75	715
CDM120-70-1	137.5	60.19	7	75	715
CDM120-70	145	63.47	7	75	715

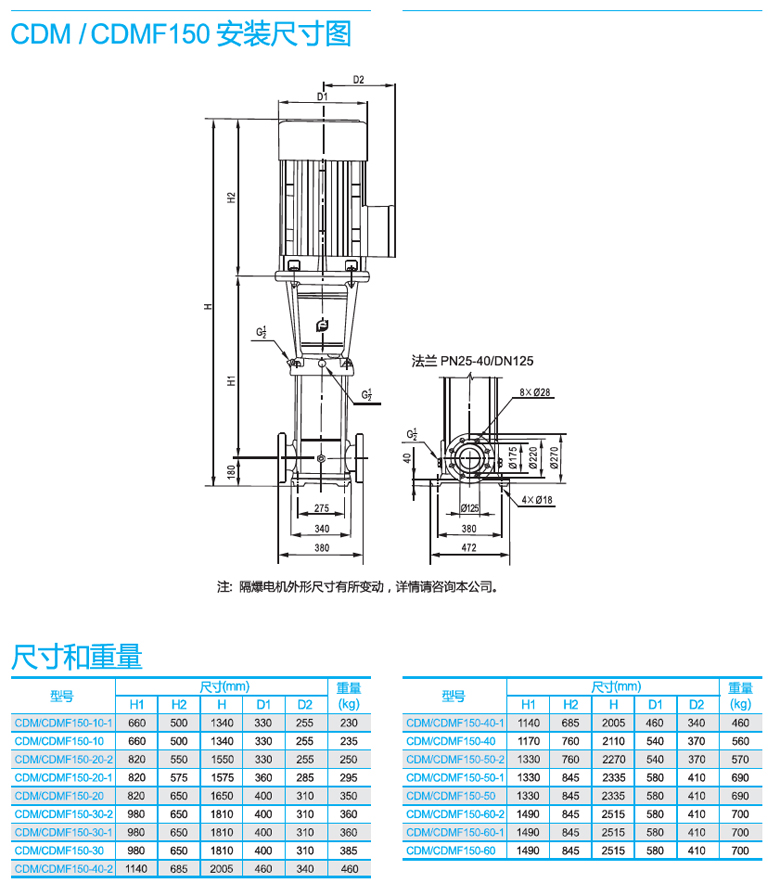

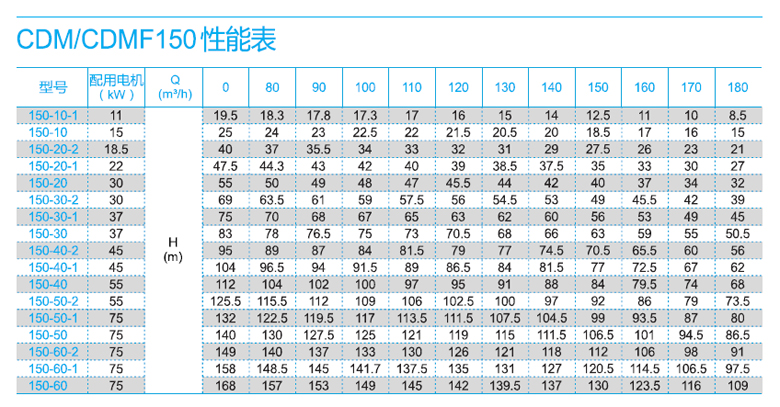

南方水泵CDM/CDMF150系列型號參數如下：
流量：150 m3/h　　　效率：75.8%　　　
轉速：2950 rpm　　葉輪外徑：139/151.5mm
機械密封：CDLA-32/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L　

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM150-10-1	12.5	6.74	1	11	230
CDM150-10	18.5	9.98	1	15	235
CDM150-20-2	27.5	14.83	2	18.5	250
CDM150-20-1	35	18.87	2	22	295
CDM150-20	40	21.57	2	30	350
CDM150-30-2	49	26.42	3	30	360
CDM150-30-1	56	30.2	3	37	360
CDM150-30	63	33.97	3	37	385
CDM150-40-2	70.5	38.02	4	45	460
CDM150-40-1	77	41.52	4	45	460
CDM150-40	84	45.3	4	55	560
CDM150-50-2	92	49.61	5	55	570
CDM150-50-1	99	53.39	5	75	690
CDM150-50	106.5	57.43	5	75	690
CDM150-60-2	112	60.4	6	75	700
CDM150-60-1	120.5	64.98	6	75	700
CDM150-60	130	70.1	6	75	700

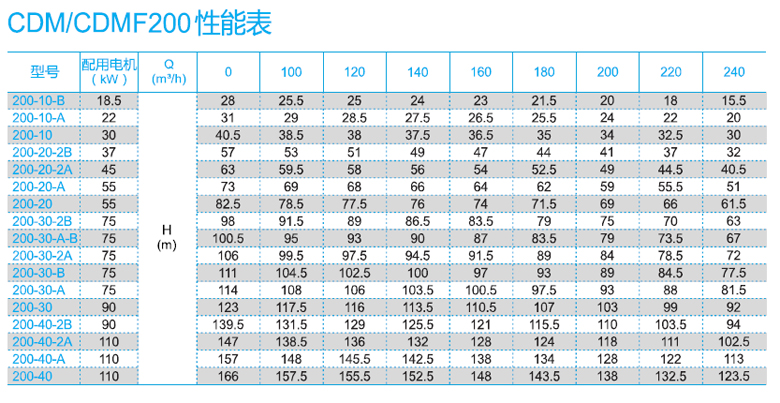

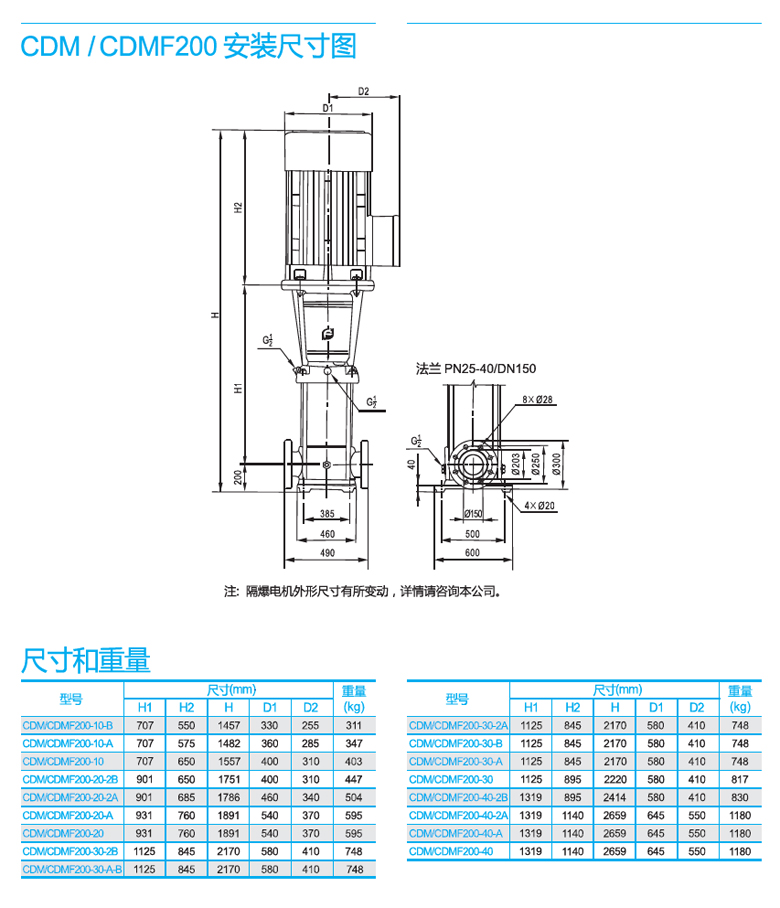

南方水泵CDM/CDMF200系列型號參數如下：
流量：200 m3/h　　　效率：80.8%　　　
轉速：2950 rpm　　

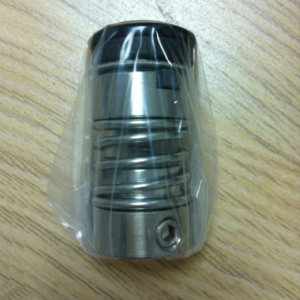

機械密封：CDLA-36/WBF14
介質溫度：常溫型-15℃～+70℃
　　　　　熱水型-15℃～+120℃
CDMF：代表過流體為不銹鋼304或316L　

型號	揚程	功率	葉輪外徑	級數	電機功率	重量
型號	(m)	(kw)	(mm)	級數	(kW)	(kg)
CDM200-10-A	24	16.19	173.85	1	22	347
CDM200-10	34	22.93	188.57	1	30	403
CDM200-20-2B	41	27.65	167.57	2	37	447
CDM200-20-2A	49	33.05	173.85	2	45	504
CDM200-20-A	59	39.8	188.57	2	55	595
CDM200-20	69	46.54	188.57	2	55	595
CDM200-30-2B	75	50.59	188.57	3	75	748
CDM200-30-A-B	79	53.29	188.57	3	75	748
CDM200-30-2A	84	56.66	188.57	3	75	748
CDM200-30-B	89	60.03	188.57	3	75	748
CDM200-30-A	93	62.73	188.57	3	75	748
CDM200-30	103	69.47	188.57	3	90	817
CDM200-40-2B	110	74.2	188.57	4	90	830
CDM200-40-2A	118	79.59	188.57	4	110	1180
CDM200-40-A	128	86.34	188.57	4	110	1180
CDM200-40	138	93.08	188.57	4	110	1180
